Прошить принтер Вики Принт 80 с помощью программатора

Прошивка принтеров Вики Принтов ранних версий (_V1.37 и ниже) осуществляется с помощью программатора. В первую очередь перепрошивка необходима для установки новых шрифтов, соответствующих требованиям закона. Подробно об этом вы можете прочитать в соответствующей статье.

Инструкция по прошивке

• Программатор J-Link (купить его вы можете на Ozon)
• Утилита Flash Magic (скачайте и установите последнюю версию по ссылке)
• Программа J-Flash. Она идёт в комплекте с ПО для программатора J-Link, последнюю версию которого можно найти по ссылке
• Прошивка контроллера Вики Принт - GP-U80300II-RUS(NXP)_V1.19-R_20250915_JLINK.bin
• Новые шрифты для Вики Принт - RP_ZK_RUS_V4.5_20241228_online_All_characters.bin
• COM-кабель или USB-COM конвертер для подключения Вики Принта к компьютеру
• Кабель USB-A - USB-B
• Три джампера 2,54 мм
• Пинцет или любой другой аналогичный инструмент для замыкания контактов на плате

1. Выключите Вики Принт и открутите винты, удерживающие нижнюю панель, после чего вытащите панель и отсоедините фискальную плату FM-16. В целях удобства работы вы можете отключить и прочие компоненты за исключением кнопки питания.

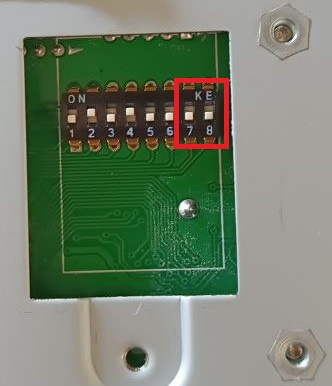

2. Задайте скорость передачи данных по COM-порту, равную 19200 бит/с. Для этого установите переключатели 7 и 8 снаружи задней панели Вики Принта в положение OFF.

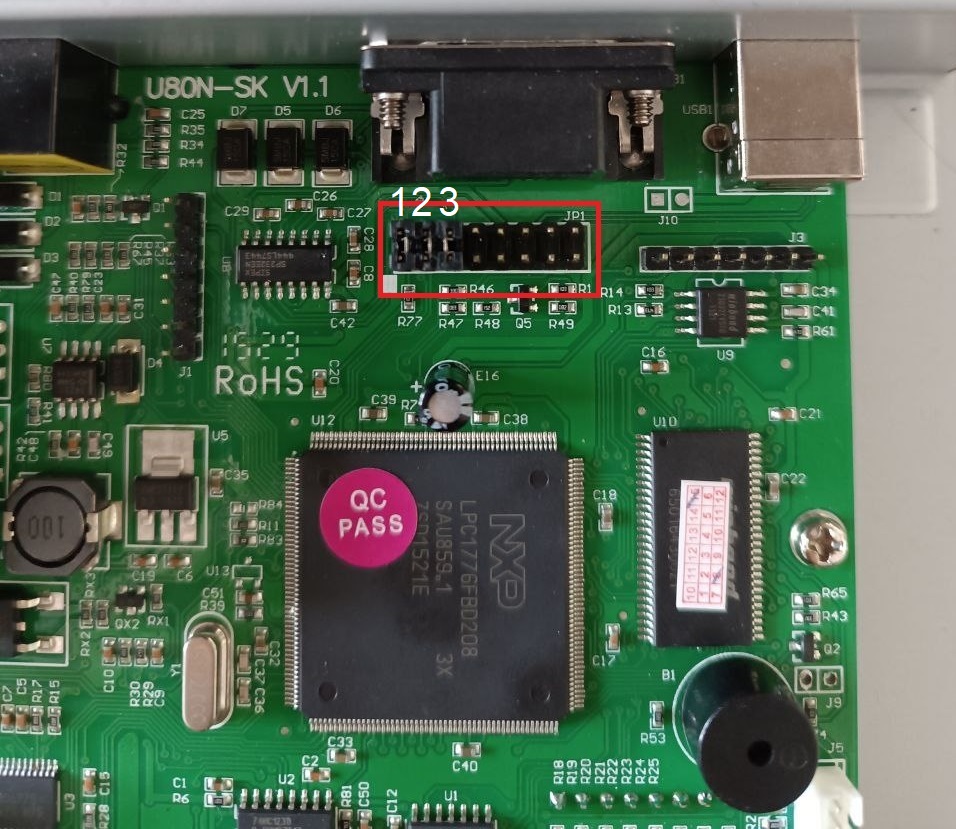

3. Замкните перемычки на разъёме JP1 как показано на фото.








4. Соедините COM-кабелем плату и компьютер.

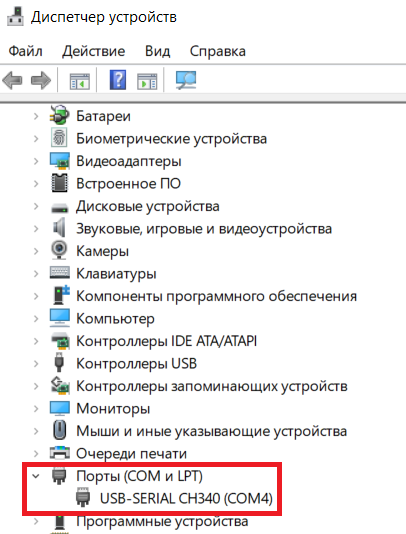

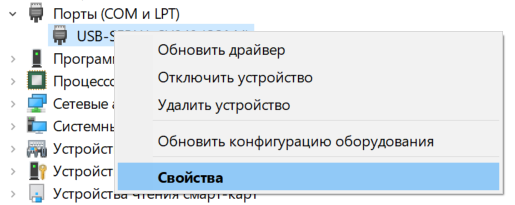

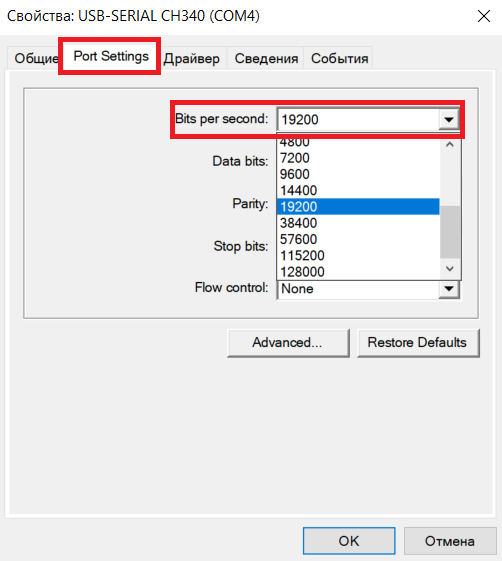

5. В диспетчере устройств найдите COM-кабель, откройте его свойства и на вкладке конфигурации установите скорость передачи данных в 19200 бит/с. Названия вкладки и свойства могут различаться в зависимости от установленного драйвера COM-порта, также может различаться и название устройства: на фото ниже это USB-SERIAL CH340.

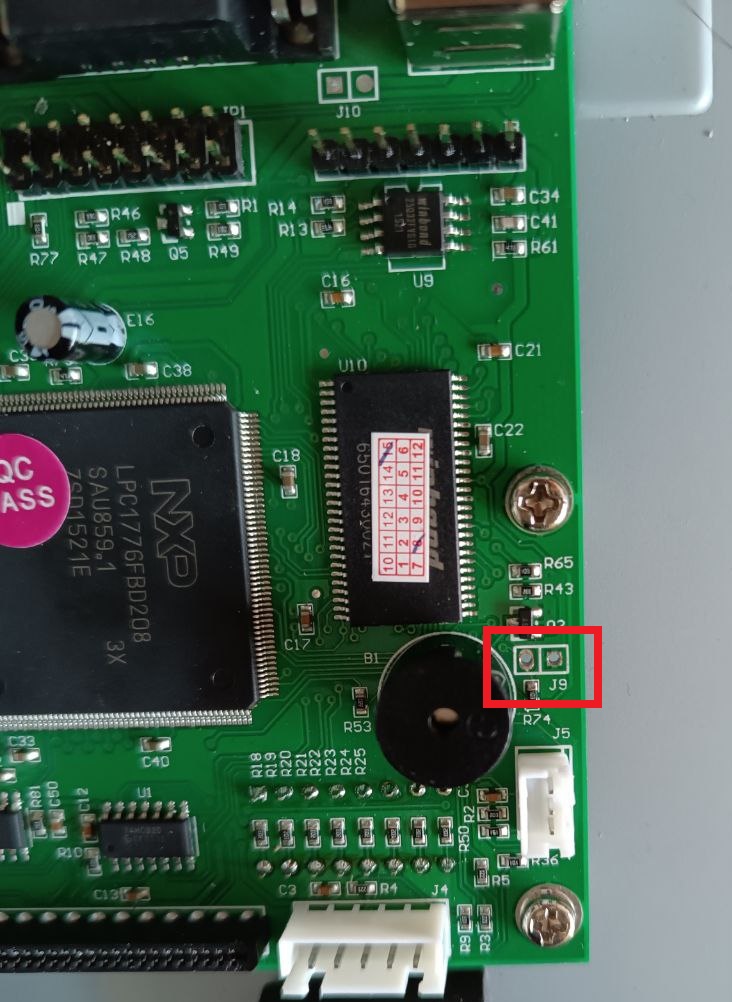

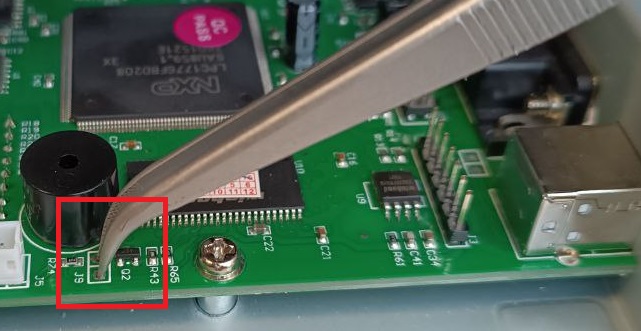

6. Замкните контакт J9 на плате выключенного Вики Принта, после чего включите Вики Принт и сразу разомкните контакт.

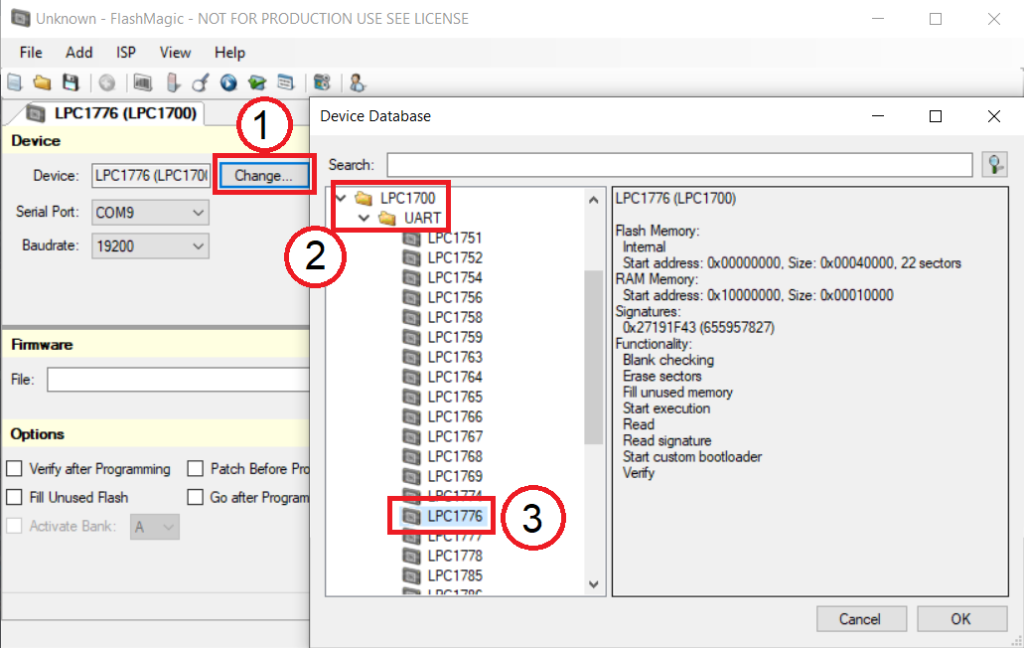

7. Запустите утилиту Flash Magic. В меню Device нажмите на кнопку Change, в открывшемся окне перейдите в папку LPC1700 → UART, в ней выберите LPC1776 и нажмите OK.







   В выпадающем списке Serial Port выберите COM-порт, к которому подключена плата. Искомый порт можно увидеть в Диспетчере устройств рядом с наименованием устройства. На фото ниже устройство подключено по порту COM4.







   В выпадающем списке Baudrate выберите 19200.

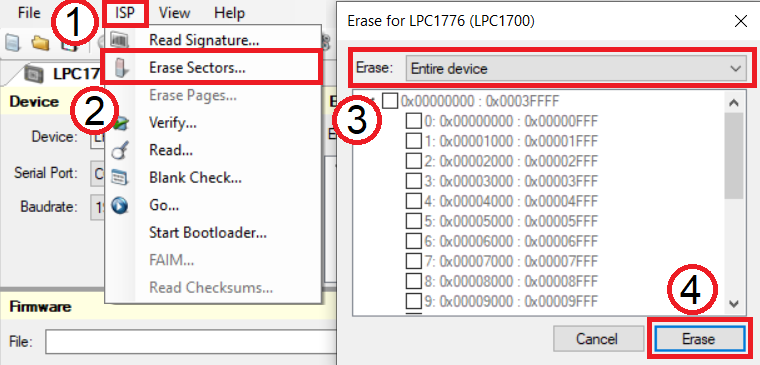

8. В верхней панели программы кликните на ISP → Erase Sectors. В новом окне в выпадающем списке Erase должно быть установлено значение Entire Device. Нажмите на кнопку Erase. Контроллер Вики Принта будет очищен.









   Вы можете удостовериться, что контроллер очищен. Для этого включите Вики Принт и нажмите на кнопку FEED (Прокрутка бумаги). Если всё сделано правильно, нажатие не произведёт никакого эффекта.



   После очистки контроллера закройте Flash Magic и отключите COM-кабель.

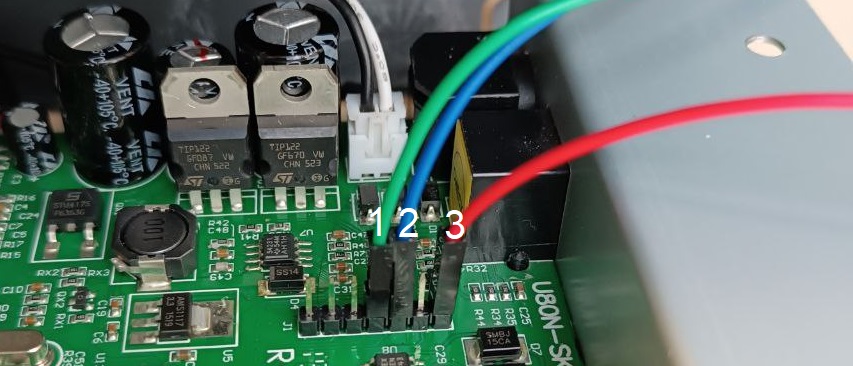

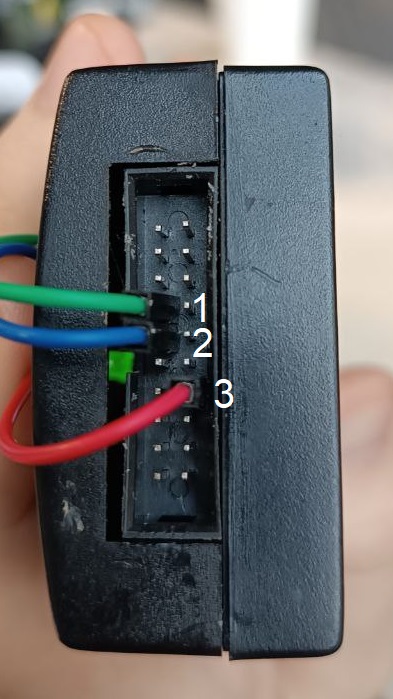

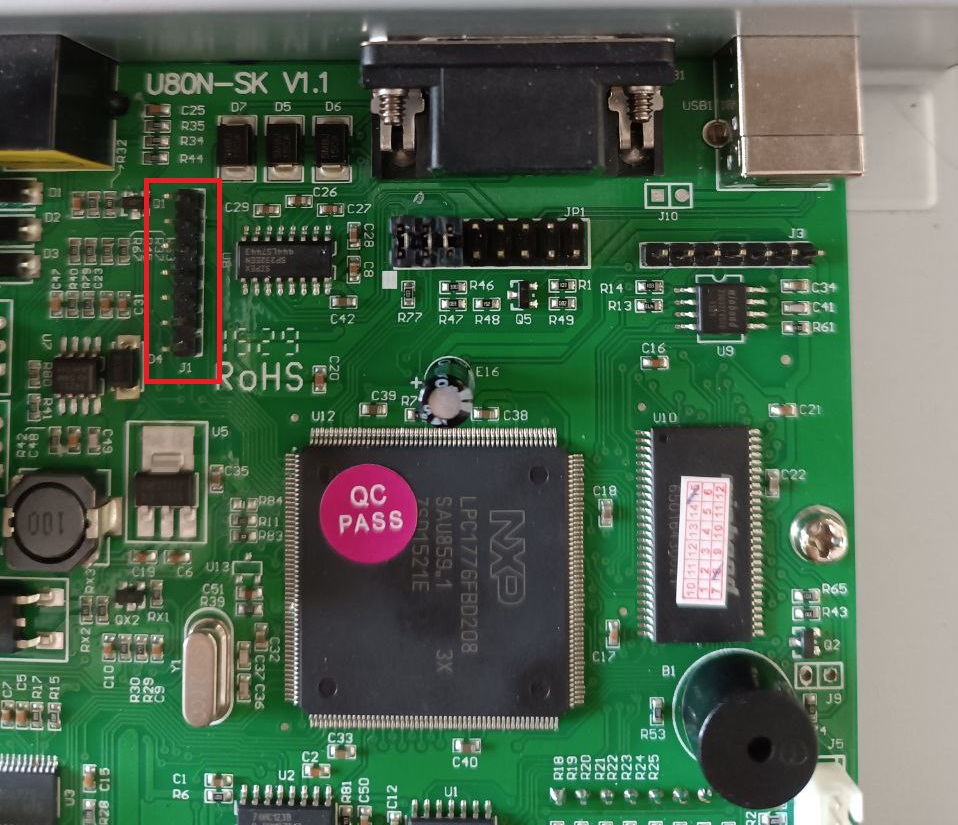

9. Подключите программатор к разъёму платы J1 в соответствии с приведённой распиновкой - соедините одноимённые контакты на разъёмах платы и J-Link.













   Наглядный пример подключения программатора приведён на фото ниже.

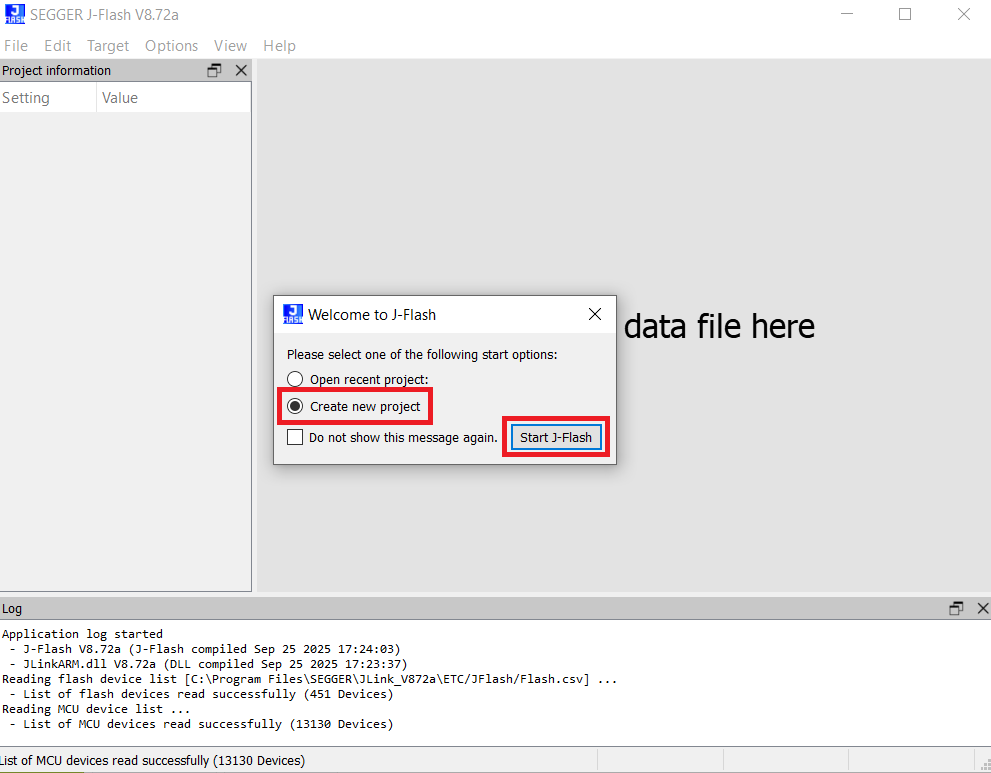

10. Запустите программу J-Flash. В открывшемся окне выберите пункт Create new project и нажмите Start J-Flash.

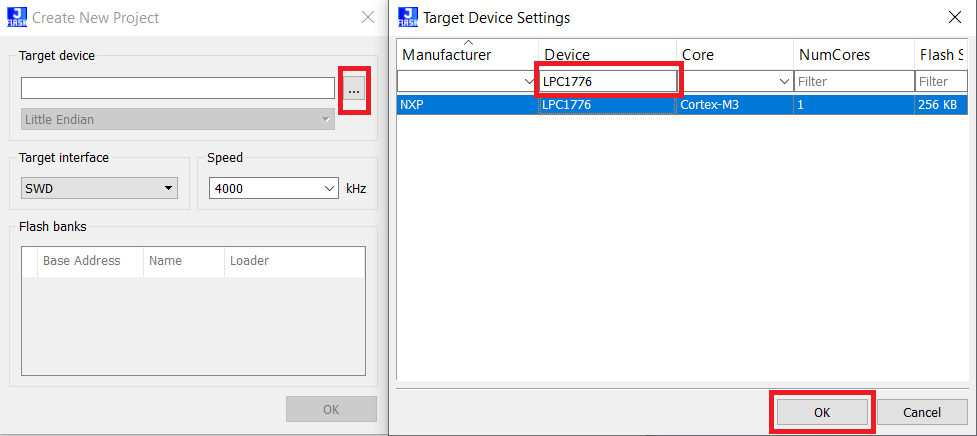

11. Нажмите на троеточие рядом с полем Target device. В открывшемся списке поддерживаемых устройств в поле поиска в столбце Device введите LPC1776 и выберите появившееся в списке устройство, затем нажмите OK.

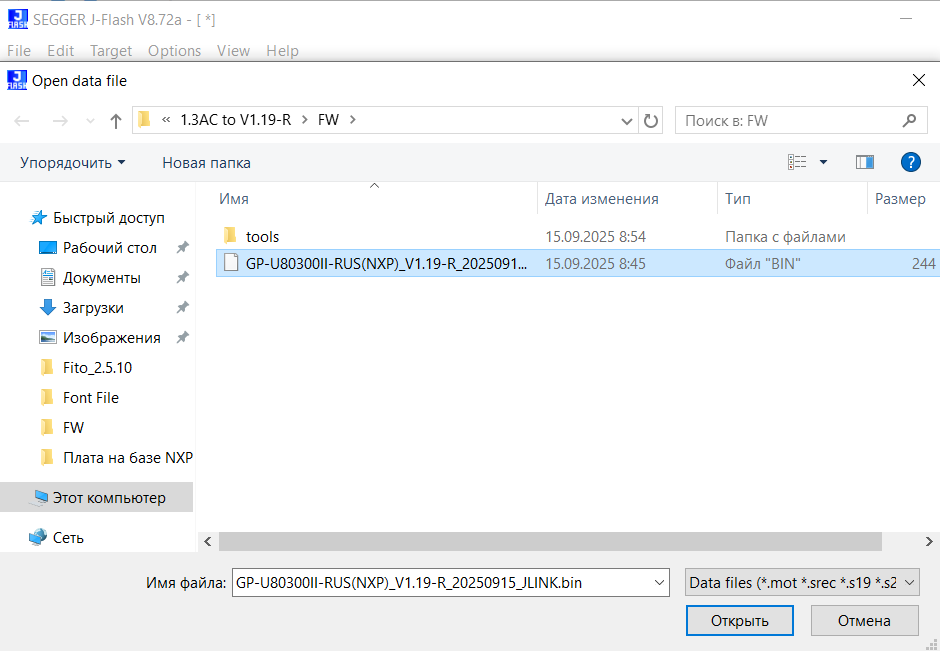

12. На верхней панели программы кликните на меню File → Open data file. Выберите загруженный ранее файл с прошивкой (GP-U80300II-RUS(NXP)_V1.19-R_20250915_JLINK.bin) и нажмите Открыть. В появившемся окне нажмите OK.

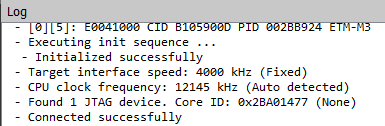

13. На верхней панели кликните на меню Target → Connect. Если программатор подключён корректно, лог программы отобразит сообщение об успешном подключении.

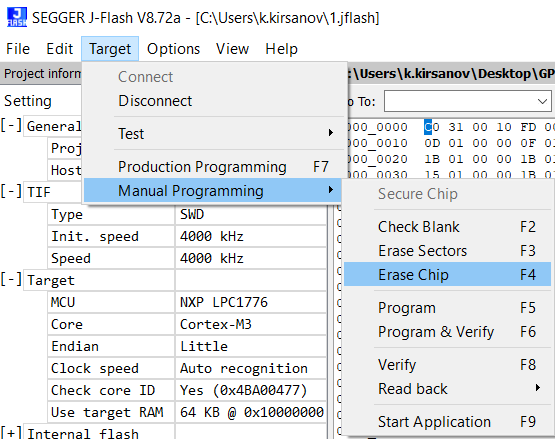

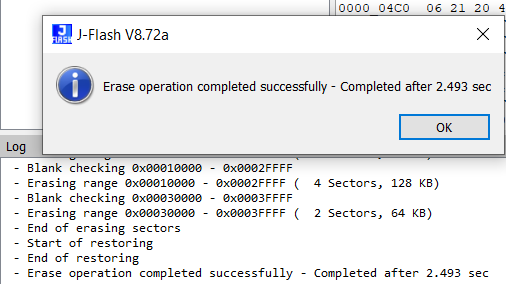

14. В том же меню Target перейдите к Manual Programming → Erase Chip. Будет запущена очистка контроллера, после чего выведено сообщение об успехе. В нём нажмите кнопку OK.

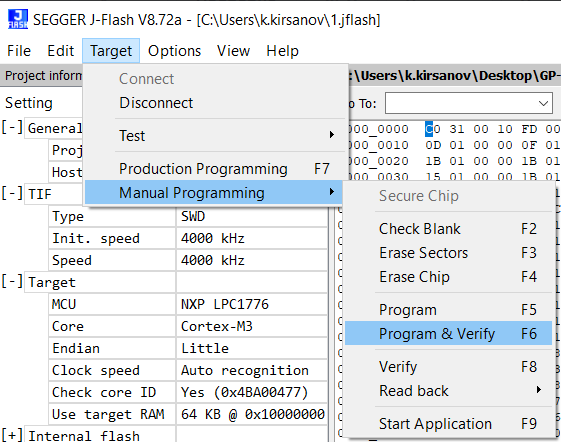

15. Снова в меню Target, перейдите к Manual Programming → Program & Verify.

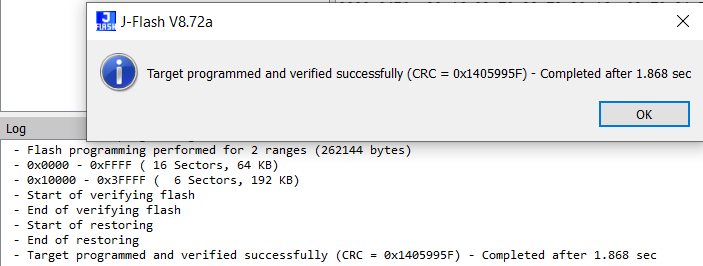

    На контроллер будет установлена новая прошивка, после чего отобразится сообщение об успехе операции.







    Закройте J-Flash, сохранив при необходимости проект. Для сохранения нажмите Ctrl-S и выберите имя проекта и папку, в которой он будет сохранён.

    При успешной прошивке Вики Принт после сборки будет печатать нечитаемые символы.


16. Отключите программатор от платы, установите фискальную плату и подключите все ранее отключенные компоненты Вики Принта при их наличии. Соедините Вики Принт с компьютером по USB.

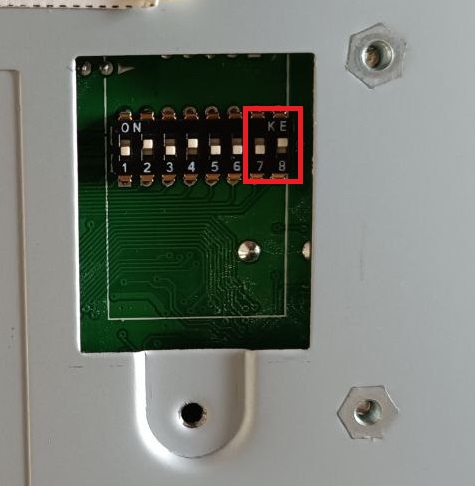

17. На нижней панели Вики Принта переведите переключатель 8 в положение ON, чтобы установить скорость COM-порта в 115200 бит/с.








18. Включите кассу и откройте Fito.

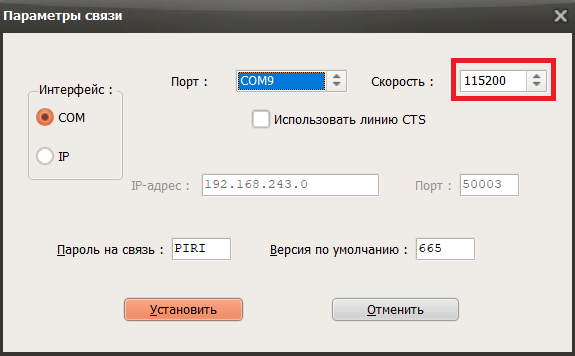

19. Укажите порт, по которому подключен Вики Принт, и выставьте скорость в значение 115200.

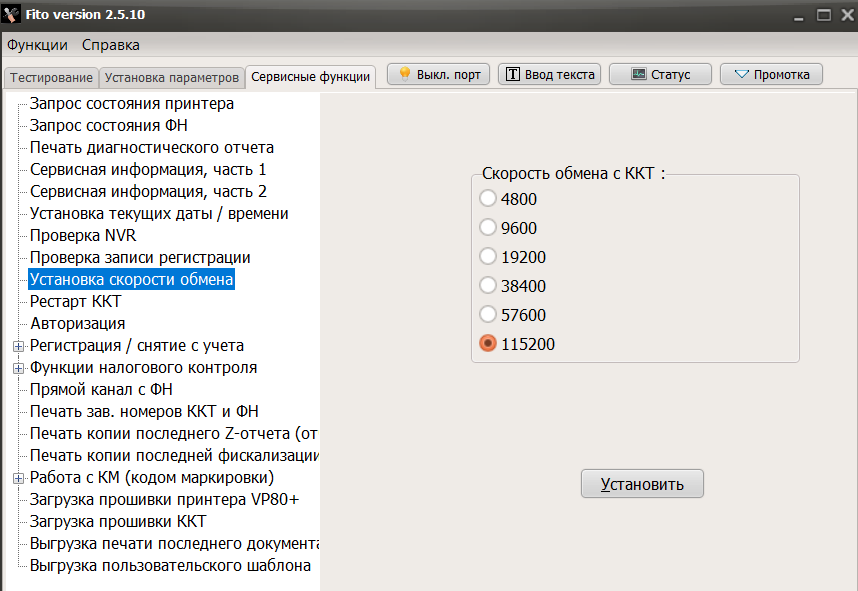

20. Удостоверьтесь, что на вкладке Установка скорости обмена выставлена скорость 115200.

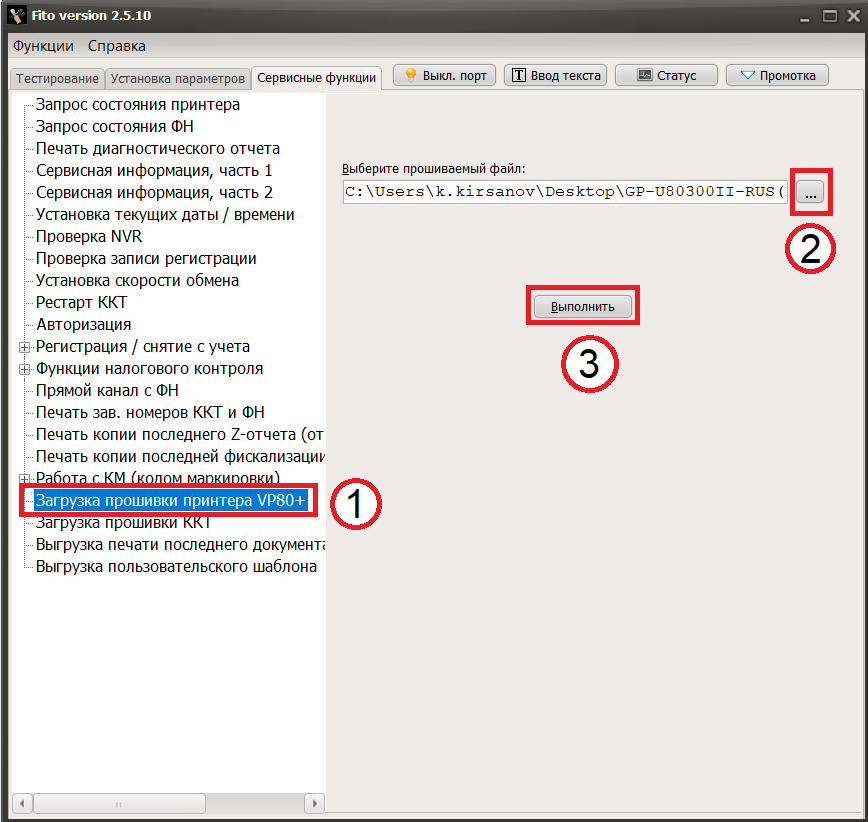

21. Для прошивки шрифтов перейдите на вкладку Сервисные функции, в ней кликните на пункт Загрузка прошивки принтера VP80+.
    В поле Выберите прошиваемый файл нажмите на троеточие и укажите путь к файлу со шрифтами (RP_ZK_RUS_V4.5_20241228_online_All_characters.bin), загруженному ранее.
    Нажмите на кнопку Выполнить.








Возможные проблемы и их решения

Утилита Flash Magic выдаёт сообщение об ошибке при попытке очистить чип

Вероятно, очистка чипа уже была произведена. Продолжайте следовать инструкции с пункта 9.

Плата не подключается через программатор к J-Flash

Удостоверьтесь, что программатор подключен к компьютеру и соединён с платой в соответствии с распиновкой, а также что Вики Принт включен. Если всё подключено корректно, то проблема может быть в отсутствии драйвера для программатора. Вы можете установить его следующим образом:

1. Перейдите в папку, куда было установлено ПО для программатора (по умолчанию это C:\Program Files\SEGGER\JLink_V872a).
2. В этой папке перейдите в USBDriver.
3. В зависимости от версии вашей операционной системы выберите папку с установщиком драйвера. Для Windows 10 x64 перейдите в папку x64.
4. Запустите исполняемый файл dpinst от имени администратора и следуйте инструкциям.
5. Перезагрузите компьютер.
