Далее файл нужно перенести на кассу одним из двух способов: через кассовую программу (перезагрузка не понадобится) и через сервисный режим (нужно будет перезагрузить):

Добавить конфигурацию клиента на кассу Вики Мини 10 в кассовой программе:

Начиная с версии 11.0.2 в кассовой программе предусмотрен сценарий подключения в режиме VPN через USB-носитель.

Для этого вставьте USB-носитель с файлом client.ovpn в кассу → В кассовой программе перейдите в «Меню» → «Настройка» → «Сеть» → «OpenVpn» → Включите тумблер «Соединение установлено в положение»

Откроется окно выбора нужного конфигурационного файла (если файлов несколько). Выберите нужный.

Откроется окно с сообщением «Настройки OpenVPN изменены»

Касса в режиме работы с VPN-сервером.

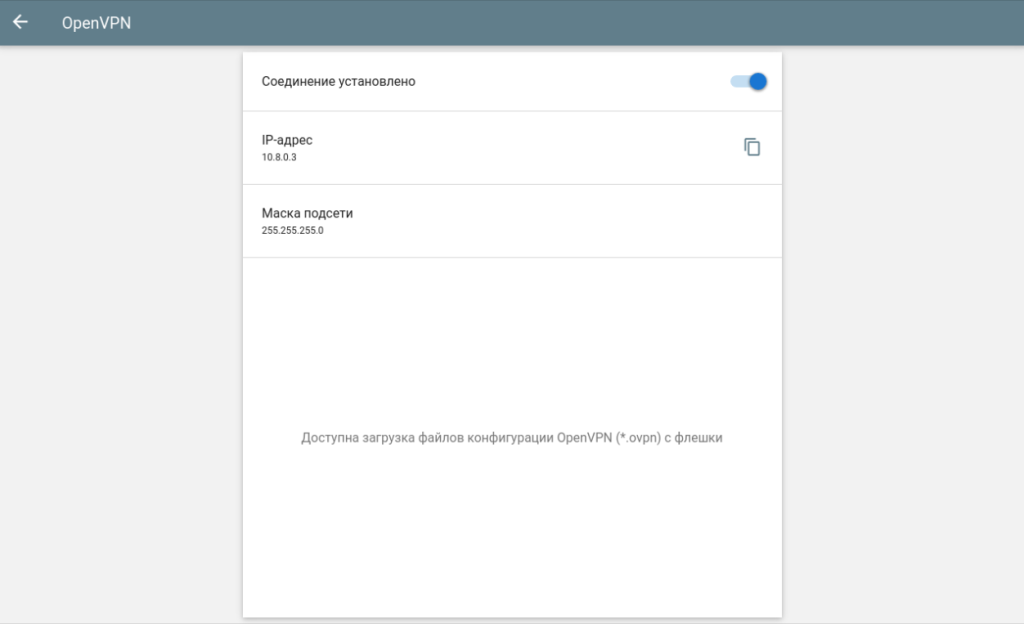

Чтобы узнать текущий IP-адрес кассы перейдите в «Меню» → «Настройка» → «Сеть» → «OpenVpn»

Добавить конфигурацию клиента на кассу Вики Мини 10 в сервисном режиме:

Перейдите в /opt → Создайте папку networks → Скопируйте в неё файл client.ovpn → Перезагрузите кассу

При ручном копировании профиля пользователя наименование файла должно быть client.ovpn

Настройте конфигурационный файл клиента

Параметры comp-lzo и mssfix сервер при создании client.ovpn не добавляет. Оба параметра рекомендуем включить в конфигурацию и клиента и сервера вручную.

Пример правильно настроенного конфига клиента:

client - говорим что мы подключаемся как клиент

dev tun - указываем такое же устройство, как и у vpn-сервера

proto udp - используем UDP, так как vpn-сервер тоже на UDP

remote *ip-адрес сервера* 1194 - указываем адрес vpn-сервера

resolv-retry infinite - резолвим VPN-сервер до бесконечности, полезно после потери соединения и подключения снова (например после suspend в ноутбуках)

nobind - не создаем постоянный порт для подключения клиента

comp-lzo - включаем LZO-компрессию трафика

mssfix – немного улучшает ping

persist-key - при получении сигнала SIGUSR1 или срабатывания ping-restart не нужно перечитывать сертификаты

persist-tun - при получении сигнала SIGUSR1 или срабатывания ping-restart не нужно пересоздавать TUN/TAP устройства

remote-cert-tls server

auth SHA512

cipher AES-256-CBC - используемый тип шифрования пакетов (должен совпадать с серверным)

ignore-unknown-option block-outside-dns

verb 3 - уровень логов от 0 до 11

<ca>

-----BEGIN CERTIFICATE-----

*сертификат, сгенерированный сервером автоматически*

-----END CERTIFICATE-----

</ca>

<cert>

-----BEGIN CERTIFICATE-----

*сертификат, сгенерированный сервером автоматически *

-----END CERTIFICATE-----

</cert>

<key>

-----BEGIN PRIVATE KEY-----

*ключ, сгенерированный сервером автоматически *

-----END PRIVATE KEY-----

</key>

<tls-crypt>

-----BEGIN OpenVPN Static key V1-----

*ключ, сгенерированный сервером автоматически *

-----END OpenVPN Static key V1-----

</tls-crypt>

Иногда бывают ситуации, когда нужно использовать OpenVPN и авторизацию не по ключам, а по логину и паролю. Можно так же использовать совместно, для увеличения безопасности оба этих метода. Для этого потребуется изменить конфигурационный файл сервера и клиента.

Добавляем в конфигурационный файл сервера следующие строки:

auth-user-pass-verify /etc/openvpn/verify.sh via - file - отвечает за авторизацию по логину паролю. При каждом подключении будет запускаться файл /etc/openvpn/verify.sh, который будет производить проверку.

client-cert-not-required - при проверке логина/пароля не будет запрашиваться проверка сертификата

username-as-common-name - позволяет использовать для дальнейшей идентификации клиента не CommonName (имя из предъявленного сертификата клиента), а введенный UserName.

tmp-dir /etc/openvpn/tmp - путь к временной папке, где будет создавать файл с переданным логином/паролем, который потом будет передаваться как аргумент в наш скрипт проверки для сверки с файлом паролей

script-security 2 – позволяет выполнять внешние скрипты

Если нужно дополнительно проверка сертификатов, тогда нужно будет убрать опцию client-cert-not-required

Cкрипт проверки verify.sh:

#!/bin/sh

USERS=`cat /etc/openvpn/user.pass`

vpn_verify() {

if [ ! $1 ] || [ ! $2 ]; then

#echo "No username or password: $*"

exit 1

for i in $USERS; do

if [ "$i" = "$1:$2" ]; then

exit 0

done

}

if [ ! $1 ] || [ ! -e $1 ]; then

exit 1

vpn_verify `cat $1`

exit 1

При создании скрипта необходимо дать ему права на запуск (chmod u+x 777)

Далее следует создать файл /etc/openvpn/user.pass в котором будут храниться пароли пользователей, и указать логин и пароль в формате user:password. Учетные данные нескольких пользователей можно указать через пробел в формате user1:pass1 user2:pass2 ...

Настройте конфигурационный файл OpenVpn сервера

Для корректной работы созданного подключения следует правильно сконфигурировать OpenVPN сервер.

Конфиг находится в папке: /etc/openvpn/server/server.conf

Пример правильно настроенного конфига OpenVpn сервера:

local 203.0.113.42 - можете указать конкретный IP-адрес на котором надо слушать (например, если у вас несколько внешних сетевых интерфейсов)

или

local 0.0.0.0 - предпочтительно

port 1194 - порт который будет слушать

proto udp - используем UDP, так как он экономичнее по трафику, вы можете также указать TCP

dev tun - использовать управляемый IP-туннель, также возможно использовать "tap" (ethernet tunnel)

ca ca.crt - путь до сгенерированного нами файла корневого сертификата

cert server.crt - путь до сгенерированного файла сертификат сервера

key server.key - путь до сгенерированного нами файла приватного ключа сервера

dh dh.pem - путь до сгенерированного нами файла с параметрами Diffie Hellman (используется только для подключения через TLS-сервер)

auth SHA512

tls-crypt tc.key

topology subnet – параметр для экономии адресов

server 10.8.0.0 255.255.255.0 - выделяет IP-адреса с диапазоном "10.8.0.0-10.8.0.0.255", причем адрес "10.8.0.0.1" займет сам сервер, остальное для клиентов;

ifconfig-pool-persist ipp.txt - файл, в котором будут храниться связи "профиль клиента, выделенный ip-адрес", и после переподключения будет выдан снова прежний адрес;

keepalive 10 120 - устанавливаем количество секунд для ping и ping-restart соответственно (нужно для поддержания подключенного состояния между соединениями к VPN-серверу);

cipher AES-256-CBC - используемый тип шифрования пакетов

comp-lzo - включаем LZO-компрессию трафика (этот параметр должен быть включен в конфиг client.ovpn)

mssfix - немного улучшает ping

persist-key - при получении сигнала SIGUSR1 или срабатывания ping-restart не нужно

persist-tun - при получении сигнала SIGUSR1 или срабатывания ping-restart не нужно пересоздавать tun/tap устройства

verb 3 - уровень логов, от 0 до 11, детализация по нарастающей:

0 - только фатальные ошибки; 1 - загрузочная информация, информация о соединении, сетевые ошибки; 2,3 - TLS данные и маршрутная информация; 4 - показывает параметры; 5 - показывает 'RrWw' символы в консоли для каждого пакета, отправленные и принятые по TCP/UDP (caps) или tun/tab (lc); 6-11 - отладочная информация, повышающая детализацию лога;

crl-verify crl.pem

explicit-exit-notify

Представленные ниже строки необязательны, но в руководстве приведены для общего понимания, так как в базовом конфиге они присутствуют. Они не должны работать, поэтому стоит перед ними поставить символ # или удалить.

#push "dhcp-option DNS 8.8.8.8"

#push "dhcp-option DNS 8.8.4.4"

#push "block-outside-dns"

#user nobody - понижаем пользовательские привилегии VPN-сервера

#group nogroup - понижаем пользовательские привилегии VPN-сервера

#server-ipv6 fddd:1194:1194:1194::/64

#push "redirect-gateway def1 ipv6 bypass-dhcp"

Если вы настраиваете аутентификацию по логину и паролю, то добавляем в конфигурационный файл клиента следующие строки:

auth-user-pass c:\\vpn\\pass.txt

и создаём соответственно файл pass.txt, где будет находится логин и пароль в таком виде:

username

password

Если в параметре auth-user-pass убрать путь к файлу, будет запрашиваться логин/пароль.

Также можно избежать использования дополнительного файла для хранения паролей pass.txt, добавив в конфигурационный файл client.ovpn следующие строки после указания основных параметров:

<auth-user-pass>

login

password

</auth-user-pass>

На ОС Windows следует использовать следующий bat-скрипт:

@echo off

rem copy %1 C:\Users\Alex\OpenVPN\config\server

SETLOCAL EnableDelayedExpansion

set /A count=0

for /F "tokens=*" %%A in (%~1) do (

if !count!==1 (

set password=%%A

set /A count=2

)

if !count!==0 (

set username=%%A

set /A count=1

)

if "%username%"=="login" (

if "%password%"=="password" (

exit 0

)

exit 1

Логин и пароль следует указывать непосредственно в скрипте в значениях "%username%"=="login" и "%password%"=="password"
